PATCHCORDY MIEDZIANE

Patchcord miedziany zwany często kablem sieciowy LAN, skrętką, przewodem sieciowym, RJ45 - przeznaczony do podłączenia komputera, routera, serwera, telewizora, konsoli czy tez innego urządzenia aktywnego do Internetu oraz lokalnej sieci. Jest to kabel typu skrętka posiadający dwa wtyki RJ45.

Rodzaje końcówek RJ45

• Typ A w tej końcówce piny ułożone są w kolejności: biało-zielony, zielony, biało-pomarańczowy, niebieski, biało-niebieski, pomarańczowy, biało-brązowy, brązowy.
• Typ B w tej końcówce piny ułożone są w kolejności: biało-pomarańczowy, pomarańczowy, biało-zielony, niebieski, biało-niebieski, zielony, biało-brązowy, brązowy.

Kabel prosty – to skrętka, która w której obie końcówki RJ45 są tego samego typu, jest to kabel uniwersalny, który możemy wykorzystać do połączenia komputera z routerem i nie ma większego znaczenia to, czy jest to typ A, czy typ B.

Kabel krosowany – to skrętka, w która z jednej strony ma końcówkę typu A, a z drugiej – typu B, powinniśmy go zastosować jeżeli chcemy połączyć dwa komputery.

Typy patchcordów LAN

Patchcord miedziany występuje w wersji nieekranowanej UTP oraz ekranowanej FTP

Wyróżnia się poniższe typy skrętek:

• U/UTP (dawniej UTP) – skrętka nieekranowana,
• F/UTP (dawniej FTP) – skrętka foliowana,
• S/UTP – skrętka nieekranowana dodatkowo w ekranie z siatki,
• SF/UTP (dawniej STP) – skrętka ekranowana folią i siatką,
• U/FTP – skrętka z każdą parą w osobnym ekranie z folii,
• F/FTP – skrętka z każdą parą foliowaną i dodatkowo całość w ekranie z folii,
• S/FTP (dawniej SFTP) – skrętka z każdą parą foliowaną i dodatkowo całość w ekranie z siatki,
• SF/FTP (dawniej S-STP) – skrętka z każdą parą foliowaną i dodatkowo całość w ekranie z folii oraz siatki.

Kategorie kabli LAN

Kategorie (klasy) kabli LAN zgodnie z europejską normą EN 50173 oraz rozszerzeniami ISO/IEC 11801 :

• kategoria 1 – klasa A –pasmo częstotliwości do 100 kHz;
• kategoria 2 – klasa B –pasmo częstotliwości do 1 MHz;
• kategoria 3 – klasa C – pasmo częstotliwości do 16 MHz;
• kategoria 5/5e – klasa D –pasmo częstotliwości do 100 MHz, najczęściej stosowana do budowy sieci lokalnych
• kategoria 6 – klasa E –pasmo do częstotliwości 250 MHz (przepustowość rzędu 200 Mb/s). stosowana dla Gigabit Ethernetu (4x 250 MHz = 1 GHz) i transmisji ATM 622 Mb/s;
• kategoria 6A - klasa EA  – pasmo do częstotliwości 500 MHz;
• kategoria 7 - klasa F – pasmo do 600 MHz. Różni się ona od poprzednich klas stosowaniem kabli typu S/FTP (każda para w ekranie plus ekran obejmujący cztery pary) łączonych ekranowanymi złączami. Transmisji danych z prędkościami przekraczającymi 1 Gb/s;
• kategoria 7A klasa FA – pasmo do częstotliwości 1000 MHz; umożliwia uzyskanie prędkości do 100 Gbit/s na dystansie do 15m oraz 40 Gbit/s na dystansie do 100m;
• kategoria 8.1 - klasa – kategoria w trakcie rozwoju - pasmo częstotliwości 1600–2000 MHz; prędkość transmisji ponad 40 Gbit/s;
• kategoria 8.2 - klasa II – pasmo częstotliwości 1600–2000 MHz.

W naszej ofercie

Nasz oferta to sprawdzonej jakości kable LAN dostępne w dużych ilościach na naszym magazynie, występujące w 2 najpopularniejszych i najpowszechniej stosowanych typach kabli sieciowych RJ45:

• patchcordy U/FTP - Kabel sieciowy (patchcord) nieekranowany, RJ45 FTP kat. 5E, izolacja kabla PVC, zalewana osłonka, kolor niebieski, długość 1, 2, 3 i 5m.

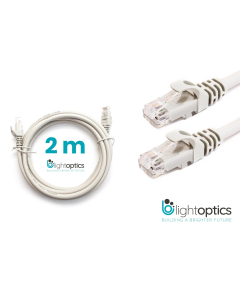

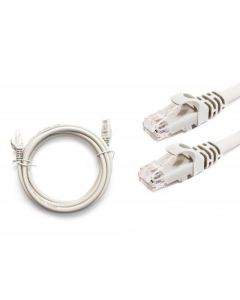

• patchcordy U/UTP - Kabel sieciowy (patchcord) ekranowany, RJ45 UTP kat. 5E, izolacja kabla PVC, zalewana osłonka, kolor szary, długość 1, 2, 3 i 5m.
