Elija un transceptor que se adapte a la fibra instalada y al estándar de Ethernet requerido. “SFP” describe un formato de módulo, no si la interfaz óptica es multimode (MMF) o single-mode (SMF). El enlace debe utilizar ópticas compatibles en ambos extremos y la fibra, longitud de onda, conector y presupuesto óptico correctos.

Multimode frente a single-mode: un ejemplo concreto a 10G

Las ópticas SFP+ 10GBASE-SR utilizan fibra multimode de 850 nm. Cisco especifica hasta 300 m sobre OM3 o 400 m sobre OM4 para su módulo 10GBASE-SR indicado, bajo las condiciones establecidas. Las ópticas SFP+ 10GBASE-LR utilizan fibra single-mode G.652 de 1310 nm y están especificadas para hasta 10 km. Estas cifras pertenecen a los módulos y clases de fibra nombrados; no las aplique automáticamente a un SFP de 1G, a un BiDi o a la óptica de otro fabricante.

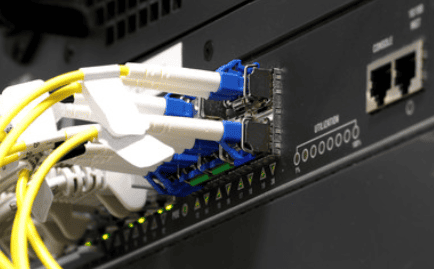

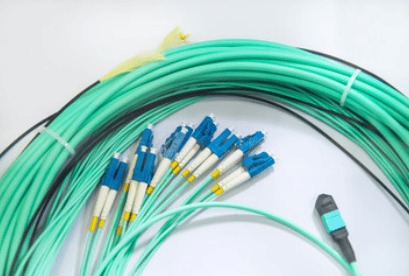

Transceptor óptico SFP multimode Latiguillo de fibra multimode naranja Latiguillo de fibra multimode turquesa Latiguillo de fibra single-mode amarillo

Cómo elegir para una ruta existente

  1. Lea el marcaje del cable instalado o la documentación: multimode clase OM u OS/G.652 single-mode. El color de la cubierta es una pista, no una prueba.
  2. Compruebe la velocidad del puerto y el estándar óptico soportado en ambos dispositivos. Un módulo SFP+ de 10G no es intercambiable con todos los puertos SFP de 1G.
  3. Haga coincidir los dos extremos en estándar y longitud de onda. Para un enlace BiDi sobre una sola fibra, las longitudes de onda Tx/Rx deben ser complementarias.
  4. Verifique el tipo de conector, longitud de la ruta, pérdidas de inserción y límites del receptor. Un alcance máximo publicado no sustituye a una comprobación del presupuesto óptico.
  5. Confirme por separado el reconocimiento del dispositivo/firmware de la compatibilidad óptica cuando la codificación del fabricante sea relevante.

Error de compra habitual

No compre “el módulo azul para un cable amarillo” basándose solo en los colores: las etiquetas, las hojas de datos del transceptor y los parámetros medidos del enlace son los que deciden. Si el cableado es desconocido, identifíquelo y pruébelo antes de pedir ópticas de sustitución. Mezclar una interfaz MMF SR con una interfaz SMF LR no creará un enlace conforme.

Fuentes técnicas

Hoja de datos de Cisco 10GBASE SFP+ y Recomendación ITU-T G.652 para fibra single-mode. Verifique siempre el módulo concreto y la fibra instalada.
