Le volume d’informations transportées sur les réseaux augmente de façon exponentielle. Environ 70 % de l’ensemble du trafic généré sur Internet est du trafic vidéo. Cela est lié à la popularité croissante des services VOD, c’est‑à‑dire la consultation de contenus à la demande par les utilisateurs. Néanmoins, l’augmentation de la demande en bande passante ne provient pas uniquement du nombre de vidéos disponibles, mais aussi de la qualité d’image avec laquelle elles sont diffusées.
Selon les prévisions, dès 2020 les ventes de modules 100G atteindront des volumes proches de ceux des modules 10G. On estime que, dans un avenir proche, les ventes de 10G vont diminuer de manière significative. Les modules QSFP+ 40G n’ont jamais atteint un tel niveau de popularité : il semble qu’il s’agissait d’une technologie de « transition » entre 10G et 100G.
Avec l’augmentation des débits, il est nécessaire de prendre en compte de plus en plus de paramètres de la liaison optique, notamment :
• La dispersion – l’élargissement de l’impulsion optique,
• L’affaiblissement, qui provoque une baisse de la puissance du signal optique,
• La technique de modulation – ou plutôt son absence.
La technologie actuelle permet d’acheminer 100G sur une distance d’environ 40 km sans régénération. Il s’agit d’une limitation importante : les transmissions 1G/10G nous ont habitués à des distances nettement supérieures.
En observant de plus près les transmissions 100G, on remarque immédiatement la multiplicité des formats d’interface – CFP, CFP2, CFP4, QSFP28… auxquels s’ajoute souvent une absence de compatibilité entre eux. Heureusement, le « marché » nous aide ici en privilégiant le format QSFP28.
Les modules QSFP28 (Quad Small Form-Factor Pluggable 28) sont basés sur une architecture à quatre canaux de transmission fonctionnant chacun à 28 Gbit/s, ce qui donne un débit agrégé allant jusqu’à 112 Gbit/s. Dans les catalogues des fournisseurs, on trouve des modules supportant 100GbE en mode dit SingleRate, ainsi que des modules prenant en charge 100GbE et OTU4 – dits MultiRate. Le mode de réalisation de la transmission dans le domaine optique peut également varier, ce qui se reflète par exemple dans le type de connecteur : les QSFP28 sont disponibles aussi bien avec connecteur MPO qu’avec connecteur LC.

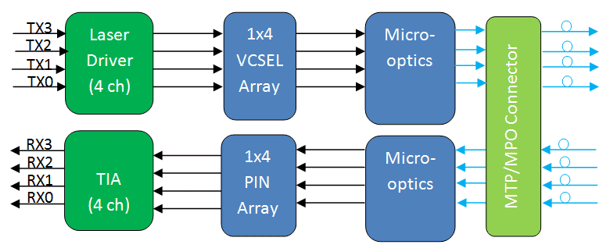

Les modules équipés de connecteurs MPO nécessitent 8 fibres pour transporter un signal 100G : 4 fibres pour la direction TX et 4 autres pour la direction RX.
Cependant, cette approche de la transmission 100G ne permet pas de remplacer simplement un module 10G par un 100G, car au lieu d’une seule paire de fibres, il en faut désormais quatre. C’est précisément pour cette raison que les modules LR4/ER4 intègrent un multiplexeur, et que chacun des flux 28 Gbps est transporté sur une longueur d’onde différente : 1295.56 nm, 1300.05 nm, 1304.58 nm, 1309.14 nm. Cette solution permet de mettre en service une transmission 100G sur une simple paire de fibres.
Vous trouverez ci‑dessous la liste des produits 100G du fabricant LightOptics
– actuellement disponibles dans l’offre Fibermarkt.pl
LO-QSP28-100G-SR4 – QSPF28 100Gbs SR4 850nm MPO DDM MM 100m SINGLE RATE
LO-QSP28-100G-LR4 – QSFP28 100Gbs LR4 1310nm LC DDM SM 10km SINGLE RATE DML+PIN
