LightOptics est un fabricant de MUX et DEMUX permettant de transporter jusqu’à 18 canaux sur une seule fibre optique, ainsi que de dispositifs OADM grâce auxquels il est possible d’extraire ou d’ajouter des longueurs d’onde spécifiques (canaux). La technologie CWDM permet d’utiliser, au lieu de plusieurs fibres indépendantes, une seule fibre optique. De plus, cette solution simplifie l’implantation de transmissions supplémentaires et en réduit les coûts, même pour de courtes distances.

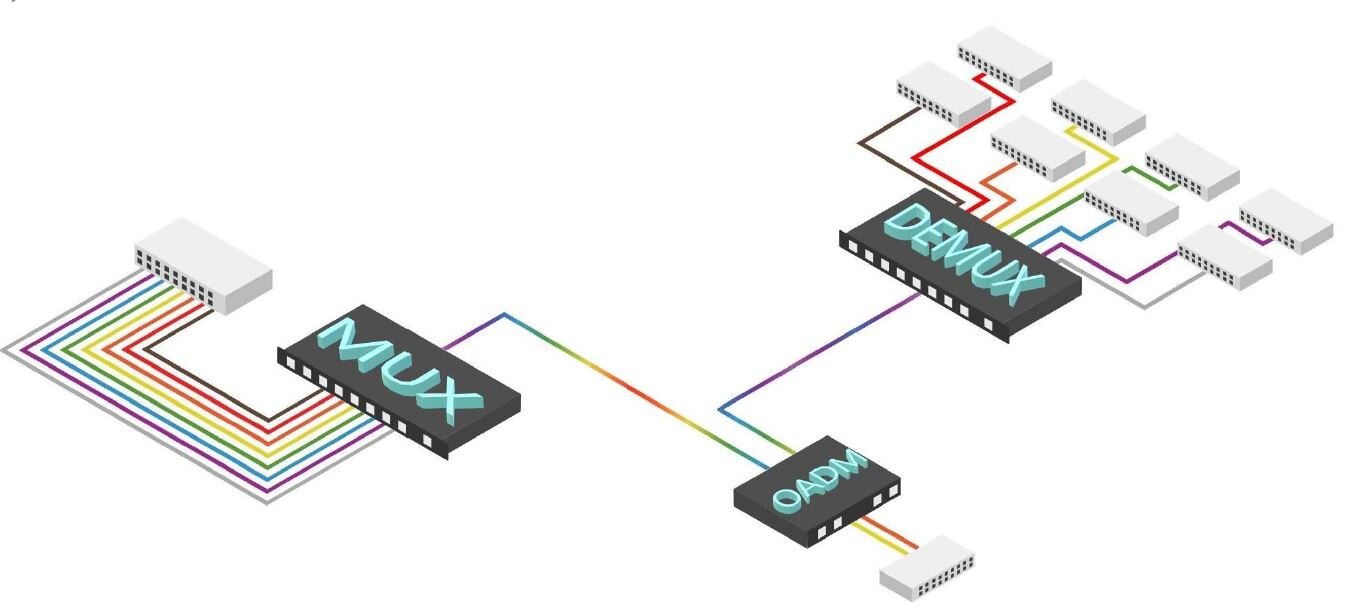

La solution CWDM proposée par LightOptics permet la transmission et la réception complètes de jusqu’à 18 canaux avec des longueurs d’onde de 1270 nm à 1610 nm. Un câble à fibre optique relie le multiplexeur (MUX) et le démultiplexeur (DEMUX) situés aux extrémités de la ligne concernée. Grâce à l’utilisation de filtres spécialement sélectionnés, le module MUX combine des bandes de longueurs d’onde distinctes en un seul faisceau transmis à l’autre extrémité de la liaison. De manière analogue, le DEMUX inverse ce processus, de sorte que chaque longueur d’onde dispose d’un port indépendant côté entrée et sortie. Tous les canaux sont complètement isolés et n’interfèrent pas entre eux, ce qui permet de transporter différents flux de données indépendants. La transmission dans les systèmes CWDM peut s’effectuer simultanément dans les deux sens (en utilisant des canaux différents).
En ajoutant des modules Optical Add Drop Multiplexer (OADM), il est possible, en tout point de la liaison CWDM, de terminer une ou plusieurs transmissions (longueurs d’onde), de les traiter, puis de les réinjecter dans le faisceau principal pour un transport ultérieur.
Le système CWDM constitue une alternative à l’installation d’un plus grand nombre de câbles à fibre optique ou à la location de fibres supplémentaires.
Cette solution permet de réaliser des transmissions 1 GbE, 10 GbE ainsi que FC 8/16 G. Les dispositifs CWDM MUX/DEMUX et
OADM sont des dispositifs passifs ; ils ne nécessitent donc pas d’alimentation électrique et ne sont pas exposés aux problèmes de coupures ou d’instabilités du réseau d’alimentation.
Code produit Description
18 canaux MUX/DEMUX :
LO-CMS-180-SCA-2761-NR 18 canaux simplex CWDM Mux en rack 1U 19" avec connecteurs SC/APC, 18 canaux CWDM : 1270-1610 nm
LO-CDS-180-SCA-2761-NR 18 canaux simplex CWDM DeMux en rack 1U 19" avec connecteurs SC/APC, 18 canaux CWDM : 1270-1610 nm
LO-CMS-180-SCA-2761-NB 18 canaux simplex CWDM Mux en « ABS Box » avec connecteurs SC/APC, 18 canaux CWDM : 1270-1610 nm
LO-CDS-180-SCA-2761-NB 18 canaux simplex CWDM DeMux en « ABS Box » avec connecteurs SC/APC, 18 canaux CWDM : 1270-1610 nm
8 canaux MUX/DEMUX :
LO-CMS-080-LCU-4761-NL 8 canaux simplex CWDM Mux en LGX 1W avec connecteurs LC/UPC, 8 canaux CWDM : 1470-1610 nm
LO-CDS-080-LCU-4761-NL 8 canaux simplex CWDM DeMux en LGX 1W avec connecteurs LC/UPC, 8 canaux CWDM : 1470-1610 nm
LO-CMS-080-SCA-4761-NR 8 canaux simplex CWDM Mux en rack 1U 19" avec connecteurs SC/APC, 8 canaux CWDM : 1470-1610 nm
LO-CDS-080-SCA-4761-NR 8 canaux simplex CWDM DeMux en rack 1U 19" avec connecteurs SC/APC, 8 canaux CWDM : 1470-1610 nm
LO-CMS-080-SCA-4761-NB 8 canaux simplex CWDM Mux en « ABS Box » avec connecteurs SC/APC, 8 canaux CWDM : 1470-1610 nm
LO-CDS-080-SCA-4761-NB 8 canaux simplex CWDM DeMux en « ABS Box » avec connecteurs SC/APC, 8 canaux CWDM : 1470-1610 nm
2 canaux OADM
LO-OES-020-SCA-2729-NL 2 canaux simplex OADM East Only en LGX 1W avec connecteurs SC/APC, 2 canaux CWDM : 1270-1290 nm
LO-OES-020-SCA-3133-NL 2 canaux simplex OADM East Only en LGX 1W avec connecteurs SC/APC, 2 canaux CWDM : 1310-1330 nm
LO-OES-020-SCA-3537-NL 2 canaux simplex OADM East Only en LGX 1W avec connecteurs SC/APC, 2 canaux CWDM : 1350-1370 nm
LO-OES-020-SCA-3941-NL 2 canaux simplex OADM East Only en LGX 1W avec connecteurs SC/APC, 2 canaux CWDM : 1390-1410 nm
LO-OES-020-SCA-4345-NL 2 canaux simplex OADM East Only en LGX 1W avec connecteurs SC/APC, 2 canaux CWDM : 1430-1450 nm
LO-OES-020-SCA-4749-NL 2 canaux simplex OADM East Only en LGX 1W avec connecteurs SC/APC, 2 canaux CWDM : 1470-1490 nm
LO-OES-020-SCA-5153-NL 2 canaux simplex OADM East Only en LGX 1W avec connecteurs SC/APC, 2 canaux CWDM : 1510-1530 nm
LO-OES-020-SCA-5557-NL 2 canaux simplex OADM East Only en LGX 1W avec connecteurs SC/APC, 2 canaux CWDM : 1550-1570 nm
LO-OES-020-SCA-5961-NL 2 canaux simplex OADM East Only en LGX 1W avec connecteurs SC/APC, 2 canaux CWDM : 1590-1610 nm
LO-OES-020-SCA-2729-NB 2 canaux simplex OADM East Only en « ABS BOX » avec connecteurs SC/APC, 2 canaux CWDM : 1270-1290 nm
LO-OES-020-SCA-3133-NB 2 canaux simplex OADM East Only en « ABS BOX » avec connecteurs SC/APC, 2 canaux CWDM : 1310-1330 nm
LO-OES-020-SCA-3537-NB 2 canaux simplex OADM East Only en « ABS BOX » avec connecteurs SC/APC, 2 canaux CWDM : 1350-1370 nm
LO-OES-020-SCA-3941-NB 2 canaux simplex OADM East Only en « ABS BOX » avec connecteurs SC/APC, 2 canaux CWDM : 1390-1410 nm
LO-OES-020-SCA-4345-NB 2 canaux simplex OADM East Only en « ABS BOX » avec connecteurs SC/APC, 2 canaux CWDM : 1430-1450 nm
LO-OES-020-SCA-4749-NB 2 canaux simplex OADM East Only en « ABS BOX » avec connecteurs SC/APC, 2 canaux CWDM : 1470-1490 nm
LO-OES-020-SCA-5153-NB 2 canaux simplex OADM East Only en « ABS BOX » avec connecteurs SC/APC, 2 canaux CWDM : 1510-1530 nm
LO-OES-020-SCA-5557-NB 2 canaux simplex OADM East Only en « ABS BOX » avec connecteurs SC/APC, 2 canaux CWDM : 1550-1570 nm
LO-OES-020-SCA-5961-NB 2 canaux simplex OADM East Only en « ABS BOX » avec connecteurs SC/APC, 2 canaux CWDM : 1590-1610 nm
