Multiplekser optyczny 8 kanałowy 1470-1610 LC/UPC + UPG Port: 1260~1457nm SC/APC obudowa LGX

System CWDM Simplex

Zwielokrotnienie falowe CWDM Simplex jest techniką, w której różne długości fali światła są multipleksowane czyli łączone i transportowane razem przez jedno włókno światłowodu jednomodowego. Na drugim końcu systemu są demultipleksowane czyli rozdzielane do ich pierwotnych długości fali. System CWDM zapewnia możliwość elastycznego zwiększania przepustowości istniejącej infrastruktury światłowodowej poprzez umożliwienie transmisji wielu kanałów (długości fal) w tym samym włóknie światłowodowym. Transmisja w systemach CWDM Simplex może odbywać się w obu kierunkach równocześnie z wykorzystaniem różnych kanałów i zaledwie jednego włókna optycznego.

 Pracuje w parze z Demultiplekserwm LO-CDS-082-LCU-4761-NL

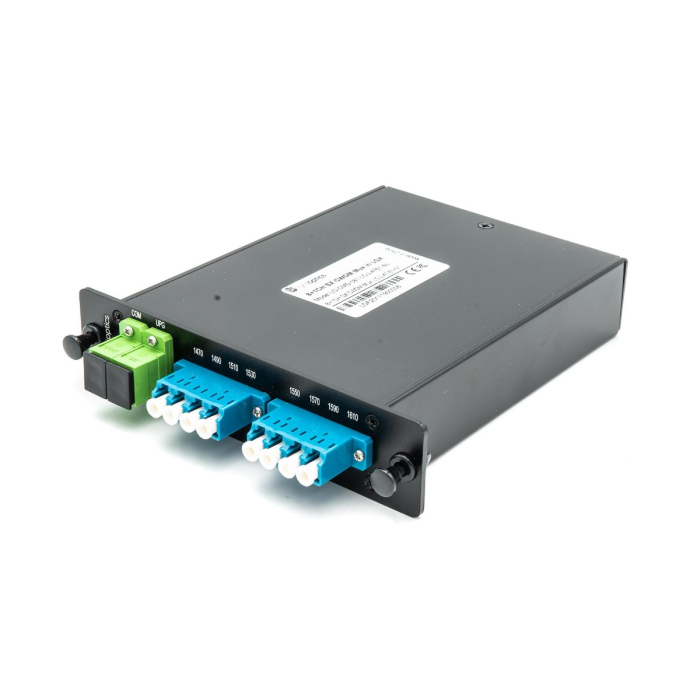

Multiplekser simplex LightOptics model LO-CMS-082-LCU-4761-NL

Multiplekser 8+1 zwany również muxem, umożliwia transmisję dwukierunkową na jednym włóknie optycznym jednomodowym. Posiada 8 kanałów CWDM do realizacji 4 dowolnych transmisji takich jak np. 1 Gbps Ethernet, 8 Gbps Fiber Channel, 10 Gbps Ethernet. Jest urządzeniem niewielkich rozmiarów w obudowie LGX. Posiada złącza optyczne: 8xLC/UPC, 1xSC/APC dla portu rozszerzeń oraz 1xSC/APC na porcie liniowym COM, na którym dostępną mamy sumę długości fali. Pracuje w III oknie transmisyjnym na długościach fali z zakresu:1470-1610nm. Opiera się na technologii filtrów pasmowych (BPF) i działa w odstępach między kanałami 20 nm zgodnie z CWDM ITU Grid, o długościach fali: 1470 nm, 1490 nm, 1510 nm, 1530 nm, 1550 nm, 1570 nm, 1590 nm, 1610 nm. Wyposażony jest w dodatkowy port rozszerzeń  zwany również upgrade portem na długość fali: 1260-1457 nm. Upgrade port możesz wykorzystać do wygodnej rozbudowy łącza światłowodowego o kolejne transmisje. Wystarczy, ze podłączych do niego kolejny multiplekser CWDM np. 4 kanałowy multiplekser LO-CMS-040-LCU-2733-NL lub 10 kanałowy multiplekser LO-CMS-040-LCU-2733-NL, a co najważniejsze możesz je wpiąć bez rozłączania linku. Jest urządzeniem pasywnym, nie wymaga zasilania. Pracuje w parze z Demultiplekserem simplex model: LO-CDS-082-LCU-4761-NL. W ofercie LightOptics znajdziesz również multiplexery w obudowach ABS i Rack 19-calowy 1U oraz moduły CWDM w formacie SFP, SFP+ oraz XFP.

Uniwersalność rozbudowy sieci

• Multiplekser pozwala rozbudować sieć optyczną o kolejne transmisje pracując tylko na jednym włóknie. W parze z demultiplekserem umożliwia uruchomienie 4 transmisji  (np. 4 x 10 Gbps Ethernet) oraz rozbudowę o kolejne transmisje dzięki wbudowanemu portowi rozszerzeń UPG.
• Dodatkowy port rozszerzeń UPG pozwala bezinwazyjnie rozbudować system o dodatkowy moduł CWDM w paśmie O-band (1260 nm – 1457 nm). Przekłada się to na zwiększanie liczby kanałów transmisyjnych. Wystarczy, ze podłączych do niego kolejny multiplekser CWDM np. 4 kanałowy multiplekser LO-CMS-040-LCU-2733-NL lub 10 kanałowy multiplekser LO-CMS-040-LCU-2733-NL, a co najważniejsze możesz je wpiąć bez rozłączania linku. Maksymalna pojemnośc systemu CWDM to 18 kanałów (8 w oknie III i 10 w oknie II). Co przekłada się na maksymalnie 9 transmisji na jenym włóknie lub 18 transmisji na 2 włóknach. Jeżeli połączenie będzie realizowane 2 wóknami konieczne będziez zastosowanieu 4szt urządzeń tj. MUX + Demux na jednym końcu linku oraz Mux + DeMux na drugim końcu linku. W przypadki realizacji połączenia jednym włóknem wystarczą 2 urządzenia tj. Mux na jednym końcu linku oraz DeMux na drugim końcu linku.
• Zastosowanie obudowy LGX dla multipleksera pozwala na jego łatwy montaż w serwerowych szafach Rack dzięki dedykowanemu uchwytowi niewielkiej szerokości 1U. Dedykowany uchwyt 1U umożliwi Ci montaż aż 3 modułów LGX w szafie Rack. Model uchwytu: PMS-LGX-P-19-1U.
• Dzięki zastosowaniu dodatkowych modułów zwanych OADM - optical add drop multiplexer możesz w dowolnym miejscu linii CWDM terminować pojedynczą transmisję lub kilka transmisji. Przetworzyć i ponownie połączyć z główną wiązką w celu dalszego przesłania. Dodawanie i wyciąganie poszczególnych kanałów CWDM przez OADM odbywa się bez znaczącego wpływu na pozostałe transmitowane sygnały.

Ekonomia pracy i wygodna instalacja

• Specjalna kaskada filtrów zastosowana w budowie rozwiązań CWDM Simplex LightOptics zapewnia stabilną pracę Twojej sieci. Dzięki temu zabiegowi uzyskasz niemal jednakowe straty wtrąceniowe dla wszystkich kanałów z całego zakresu fal multipleksera CWDM. Znacząco obniżysz maksymalne straty wtrąceniowe pary urządzeń Mux oraz Demux. Zapewniając stabilna pracę Twojej sieci oraz osiągnięcie możliwie najdalszych dystansów transmisji.
• Multiplekser CWDM jest pasywnym urządzeniem optycznym. Jest niewrażliwy na awarie sieci elektrycznej oraz zakłócenie elektromagnetyczne, a co najważniejsze nie musisz go zasilać.

Gwarancja i wsparcie

Zapewniamy fachowe doradztwo podczas zakupów w sklepie Fibermarkt. Pomagamy wybrać oraz wdrożyć najlepsze rozwiązania dla Twojej firmy.
Multipleksery LightOptics objęte są pełną gwarancją.

Co wyróżnia multiplekser LO-CMS-082-LCU-4761-NL?

• UImożliwia wykorzystanie zamiast wielu niezależnych włókien tylko jednego włókna światłowodowego
• Kompleksowa transmisja i odbiór 8 kanałów, czyli 4 transmisji takich jak np. 4 x 1 Gbps , lub 4 x 10 Gbps na jednym włóknie,
• Bezinwazyjna rozbudowa systemu o dodatkowy moduł CWDM poprzez upgrade port
• Niemal jednakowe straty wtrąceniowe dla wszystkich kanałów z całego pasma CWDM dzięki specjalnej kaskadzie filtrów,
• Urządzenie pasywne, nie wymagające zasilania,
• Niewielkie rozmiary urządzenia w obudowie LGX: 13 cm × 10 cm × 2, 8 cm
• Dedykowany uchwyt szerokości 1U (PMS-LGX-P-19-1U) do montażu w szafie Rack
• Pozwala uprościć instalację dodatkowych transmisji i obniżyć ich koszty (nie musisz dzierżawić ani dodawać dodatkowych włókien) nawet przy niewielkich dystansach
• W ofercie LightOptics znajdziesz również współpracujące z większością dostępnych na rynku urządzeń sieciowych wkładki CWDM: SFP 1 Gbps i 10 Gbps SFP+ oraz XFP.
