Cum funcționează modulele BiDi

Modulele BiDi, denumite și module BX, transmit semnal bidirecțional prin doar o singură fibră optică! Dezvoltarea tehnologiei WDM permite transmiterea a două lungimi de undă diferite pentru semnalele emise de transceivere aflate la cele două capete ale legăturii. Transmisia bidirecțională (BiDirectional transmission) este o soluție ideală pentru centre de date și infrastructură IT, unde este necesară utilizarea maximă a fibrei optice.

Modulele BiDi, spre deosebire de modulele standard cu două fibre, sunt echipate cu diplexoare, a căror sarcină este separarea celor două lungimi de undă, astfel încât să fie posibilă transmisia lor simultană pe o singură fibră. Principiul de funcționare al modulelor BiDi pentru lungimile de undă 1310/1550 este ilustrat în schema de mai jos.

Structura modulelor BiDi TX RX

Pentru comparație, mai jos este prezentată schema de transmitere a semnalului în modulele duplex de bază SFP, SFP+, XFP.

Transmiterea semnalului în module duplex



Ce patch cord folosim pentru modulele BiDi

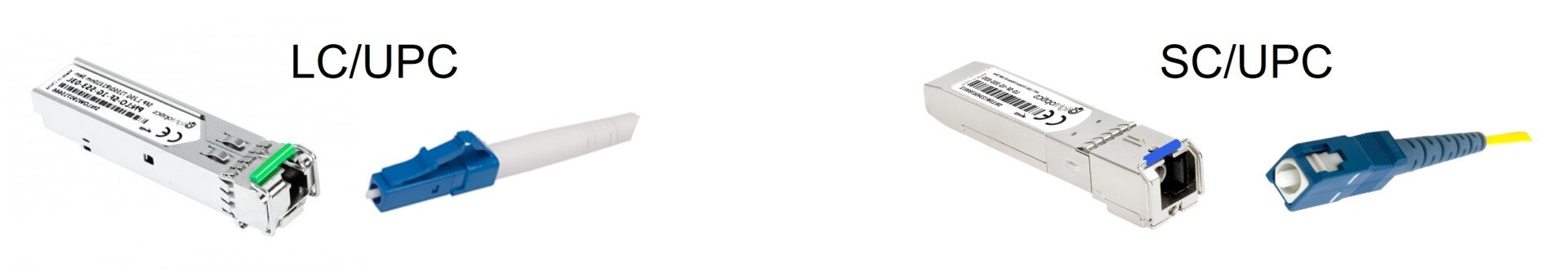

Modulele BiDi de tip SFP au conector pentru un singur conector optic: LC/UPC sau SC/UPC, în timp ce modulele SFP+ BiDi și XFP BiDi au conector pentru un singur conector LC/UPC (nu există în versiune cu conector SC).

SFP BX



Conectarea modulelor SFP BX

La realizarea unei legături pe o singură fibră (1J) nu folosim două module identice; lungimile de undă ale modulelor se aleg încrucișat, astfel încât lungimea de undă a emițătorului TX de la un capăt să corespundă receptorului RX de la celălalt capăt, așa cum este ilustrat în figura de mai jos. Pentru o identificare mai ușoară, manetele/mânerele modulelor sunt marcate de producător cu culori diferite, de ex. albastru și verde, albastru și galben, albastru și violet.

Conectarea modulelor BiDi

Schemă de realizare a legăturii cu module SFP de tip BX pe o singură fibră
cu utilizarea modulelor: LO-SF-1G-3S5-20L și LO-SF-1G-5S3-20L

Odată cu creșterea ratei de transmisie, circuitele de emisie-recepție ale modulelor și schema lor de funcționare devin mai complexe. Mai multe despre funcționarea modulelor de 40 Gbs și 100 Gbs am descris în alte articole de pe blogul nostru (linkurile către aceste articole se află la finalul textului).



Principalele avantaje ale utilizării modulelor BiDi:

  • economia de fibre – rezultată din posibilitatea realizării unei legături duplex folosind o singură fibră, în loc de două.
  • reducerea la jumătate a numărului de patch cord-uri în centrele de date.

Modulele BiDi sunt disponibile atât în carcase SFP, SFP+, cât și XFP. Vitezele disponibile, distanța și tipul conectorului sunt prezentate în tabelul de mai jos.

Lista completă a modelelor BiDi disponibile, cu viteză, distanță, tip conector și lungimi de undă TX/RX, poate fi consultată direct pe paginile de produs accesibile prin linkurile de mai jos:



Utilizarea modulelor BiDi

Posibilitățile de utilizare pot fi numeroase. Cel mai des însă se folosește o singură legătură punct-la-punct. O soluție tipică va fi o pereche de module conectate la două echipamente active, cum ar fi de exemplu switch-uri, servere, media convertoare.

Modulele BiDi sunt o soluție ideală în cazul în care avem la dispoziție doar o singură fibră.

Merită menționat și faptul că modulele BiDi reduc semnificativ costurile de închiriere a fibrelor. Un avantaj important îl reprezintă și prețul modulelor LightOptics, ca alternativă la modulele originale CISCO, HP, precum și la cele ale altor producători de echipamente de rețea, de multe ori mai mic, cu păstrarea compatibilității depline și a calității ridicate.
